Autocad 2010
Es un programa de dibujo técnico desarrollado por Autodesk para el uso de ingenieros, técnicos y otros profesionales de carreras de diseño. pudiendo crear diseños de todo tipo en 2d y 3d, planos, objetos, cortes de objetos, etc. Las siglas CAD (“Computer Aided Design”)., que en castellano significan “Diseño Asistido por Computadora”
La Interfaz

Espacio de Trabajo
Un “espacio de trabajo” es un conjunto de menús, barras de herramientas y comandos en el "Centro de controles" orientados a una tarea específica.
De forma predeterminada existen tres espacios de trabajo: el “Autocad clásico”, el de “Dibujo 2D y anotación” y, finalmente, el llamado “Modelado 3D”.

La Ventana de comandos

Coordenadas Cartesianas
Así es como funciona:
AutoCAD se vale de puntos para definir la posición de un objeto. Existe un punto de origen a partir del cual comienza a contar; dicho punto es (0,0). Todo objeto está ubicado con relación al origen. Si dibujas una línea horizontalmente hacia la derecha partiendo del origen, ésta coincide con el eje positivo X. Si dibuja una línea vertical hacia arriba comenzando desde el mismo origen, coincidirá con el eje positivo Y. En la imagen anterior se muestra un punto situado en (9,6). Esto significa que el punto está 9 unidades en el eje X y 6 unidades en el eje Y. Cuando se trabaja con puntos, la coordenada en X siempre es la primera.

En resumen:
Los PUNTOS ABSOLUTOS se introducen haciendo referencia directa con el origen.
Los PUNTOS RELATIVOS hacen referencia a un OBJETO en el espacio de dibujo.
Medición Angular

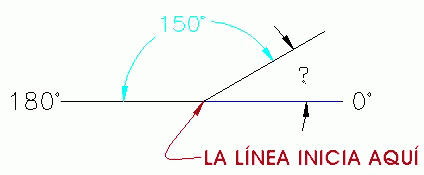

En este ejemplo se le ha dado información acerca de las líneas, pero no el ángulo formado entre ellas, el cual AutoCAD necesita para dibujar la línea desde el punto de inicio. Lo que sí sabe es que:
(a) 0° está a las 3 en punto;
(b) 180° está a las 9 en punto; y
(c) que el ángulo formado entre la posición de 180° y la línea que usted desea dibujar es de 150°.
Con esa información puedes averiguar cuánto mide el ángulo que necesita. A continuación se muestra un método a prueba de tontos para obtener dicho ángulo:

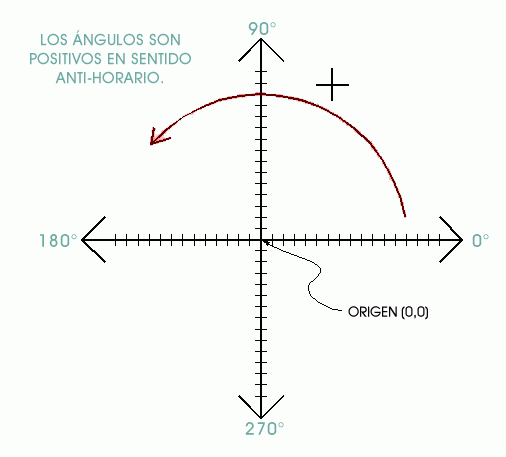

1.) Comience en la posición de 0° y mida en sentido anti-horario (+) hasta 180°.
2.) Desde 180°, mida en sentido horario 150°.
3.) Considerando que lo hecho anteriormente fue medir +180 y luego -150, puede resolverlo como una ecuación: +180-150=30.
Coordenadas polares relativas
Suponga que ha de crear un triángulo equilátero.
Los pasos necesarios serán los siguientes:
- El punto 1 sería el inicio de la LÍNEA.
- Para dibujar una línea de 50 unidades hasta el punto 2 escribe: @50,0 , o @50<0 .
Ahora bien; la siguiente línea tiene también 50 unidades de longitud, pero un ángulo de 120 grados. La orden será: @50<120 .
- Finalmente puede cerrar la figura pulsando la letra C (abreviatura de la orden CLOSE) o bien indicándole otra vez la longitud y el ángulo correspondiente que sería:@50<225

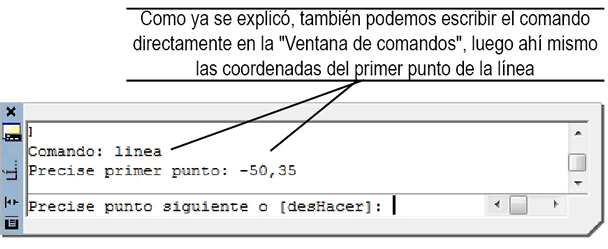

La ventana de comandos nos pide las coordenadas del primer punto, indiquemos –50,-35, esto es, las coordenadas 50 X negativa y 35 Y negativa, en el tercer cuadrante.

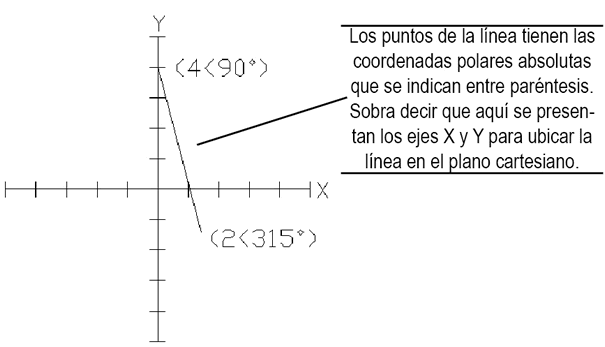

Coordenadas polares absolutas

Práctica 2
Realiza el siguiente ejercicio. La siguiente figura marca con números encerrados en círculos los pasos que debe seguir:
- Dar click LINE.
- Marca el primer punto 1 en alguna parte del área de dibujo.
- @60<0 (enter)
- @40<135 (enter)
- @40<45 (enter)
- @ 60<180 (enter)
- C (enter)
